圖片新聞
絕緣板材系列
- 產(chǎn)品描述
一、3240環(huán)氧板簡(jiǎn)介
3240環(huán)氧板由電工玻璃布浸以環(huán)氧樹(shù)脂，經(jīng)烘干、熱壓而成。
環(huán)氧樹(shù)脂是泛指分子中含有兩個(gè)或兩個(gè)以上環(huán)氧基團(tuán)的有機(jī)高分子化合物，除個(gè)別外，它們的相對(duì)分子質(zhì)量都不高。
環(huán)氧樹(shù)脂的分子結(jié)構(gòu)是以分子鏈中含有活潑的環(huán)氧基團(tuán)為其特征，環(huán)氧基團(tuán)可以位于分子鏈的末端、中間或成環(huán)狀結(jié)構(gòu)。
二、3240環(huán)氧板特點(diǎn)
1、3240環(huán)氧板表面要求平整、無(wú)氣泡、麻坑和皺紋，但允許有不影響使用的其他缺陷，如：擦傷、壓痕、污點(diǎn)，及少量斑點(diǎn)。邊緣應(yīng)切割整齊，端面不得有分層和裂紋。
2、執(zhí)行標(biāo)準(zhǔn)：GB/T1303.1-1998（本色），紅、綠、黑色為協(xié)議標(biāo)準(zhǔn)。
3、耐溫等級(jí)：B級(jí) 顏色： 本色（黃）、紅、綠、黑等(可加色，調(diào)配成多種顏色)
4、特性： 固化后的環(huán)氧樹(shù)脂體系具有優(yōu)良的力學(xué)性能，中溫下機(jī)悈強(qiáng)度較高，高濕下電氣性能穩(wěn)定性好。
5、電性：固化后的環(huán)氧樹(shù)脂體系是一種具有高介電性能、耐表面漏電、耐電弧的優(yōu)良絕緣材料 用途： 機(jī)械、電子、電氣用。適用于機(jī)械、電氣、電子、電器等領(lǐng)域。也用于絕緣件的加工，加工成各類(lèi)絕緣配件。設(shè)備絕緣結(jié)構(gòu)零部件。
6、厚度： 正常情況下為0.5～50mm，也可按要求生產(chǎn)到50~150mm的厚板。
三、3240環(huán)氧板技術(shù)參數(shù)
1、外觀(guān) 表面應(yīng)平滑，無(wú)氣泡、皺紋和裂紋。

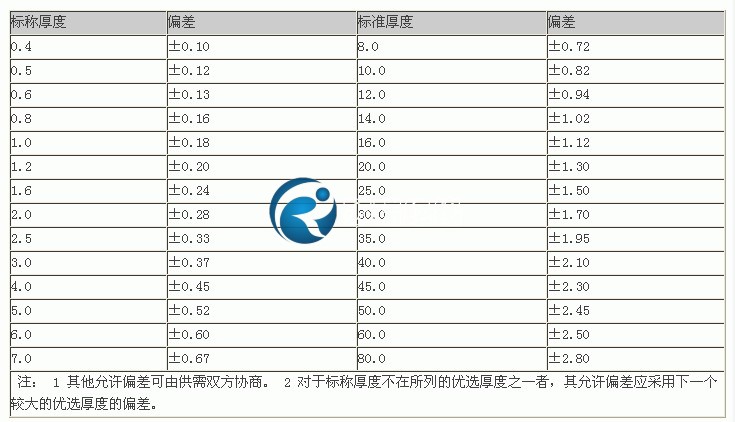

2、標(biāo)稱(chēng)厚度及允許偏差見(jiàn)表1。
表1 mm
3、平直度見(jiàn)表2。表2層壓板表面距直尺的最大允許偏差mm
4、性能要求見(jiàn)表4。表4性能要求

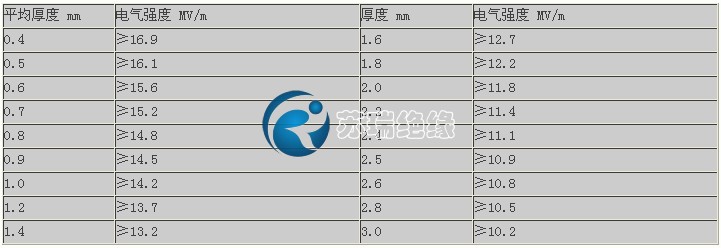

表5垂直層向電氣強(qiáng)度
注：1 對(duì)90℃±2℃油中垂直層向電氣強(qiáng)度，可任選20s逐級(jí)升壓和1min耐壓試驗(yàn)要求中的一種。對(duì)符合二者之一要求的材料，應(yīng)視其90℃±2℃油中垂直層向電氣強(qiáng)度是符合本標(biāo)準(zhǔn)要求的。2 如果測(cè)得的試樣厚度算術(shù)平均值是介于表中兩厚度之間，則其指標(biāo)值應(yīng)從內(nèi)插法求取。如果測(cè)得的厚度算術(shù)平均值小于0.4mm，則其電氣強(qiáng)度指標(biāo)值取≥16.9MV/m。如果標(biāo)稱(chēng)厚度為3mm，并且測(cè)得的厚度算術(shù)平均值大于3mm時(shí)，則其電氣強(qiáng)度的指標(biāo)值取≥10.2MV/m

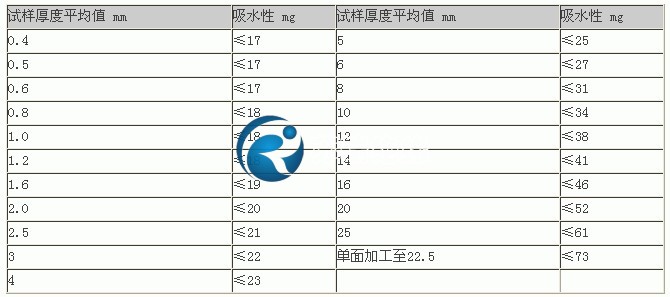

表6吸水性
注：1如果測(cè)得的試樣厚度算術(shù)平均值是介于表中兩厚度之間，則其指標(biāo)值應(yīng)從內(nèi)插法求得。2如果測(cè)得的厚度算術(shù)平均值小于0.4mm，則其指標(biāo)值取≤17mg。如果標(biāo)稱(chēng)厚度為25mm并測(cè)得的厚度算術(shù)平均值大于25mm時(shí)，則其指標(biāo)值取≤61mg。標(biāo)稱(chēng)厚度大于25mm的板材，則應(yīng)從單面加工至22.5mm且加工面應(yīng)是比較光滑的。
3240環(huán)氧板是由電工用無(wú)堿玻璃纖維布浸以環(huán)氧酚醛樹(shù)脂，經(jīng)烘焙、熱壓而成。
3240環(huán)氧板具有較高的機(jī)械和介電性能，較好的耐熱性和耐潮性，并有良好的機(jī)械加工性，耐熱等級(jí)為B級(jí)。
3240環(huán)氧板適用于電機(jī)、電器設(shè)備中作為絕緣結(jié)構(gòu)零部件，并可在潮溫環(huán)境和變壓器油中使用。
324環(huán)氧板以較高的機(jī)械性能和電氣性能，廣泛應(yīng)用在發(fā)電機(jī)、馬達(dá)、電子器具上作為絕緣材料和構(gòu)件。在變壓器油壓環(huán)境和濕度環(huán)境中也非常適用。
7、環(huán)氧樹(shù)脂和所用的固化劑的反應(yīng)是通過(guò)直接加成反應(yīng)或樹(shù)脂分子中環(huán)氧基的開(kāi)環(huán)聚合反應(yīng)來(lái)進(jìn)行的，沒(méi)有水或其它揮發(fā)性副產(chǎn)物放出。它們和不飽和聚酯樹(shù)脂、酚醛樹(shù)脂相比，在固化過(guò)程中顯示出很低的收縮性（小于2%）。
在現(xiàn)行市場(chǎng)信息如此透明的今天,在同行中我們比質(zhì)量,比價(jià)格,比服務(wù)。
溫馨提示：買(mǎi)產(chǎn)品請(qǐng)選擇生產(chǎn)廠(chǎng)家，售后服務(wù)有保證。
